Nupukivet ovat perinteinen ajoradan ja aukioiden materiaali ja niitä käytetään myös eri tyyppisten päällystemateriaalien rajalla, suojateissä sekä kiertoliittymien yliajettavien osien pinnoitteena. Nupukivet voivat olla joko kokonaan lohkottuja kiviä (perinteinen katukivi) tai mittatarkkoja tuotteita.
Materiaalin visuaalisista ja teknisistä laatuvaatimuksista on kerrottu ohjeessa Graniittipäällysteiden laatuvaatimukset.

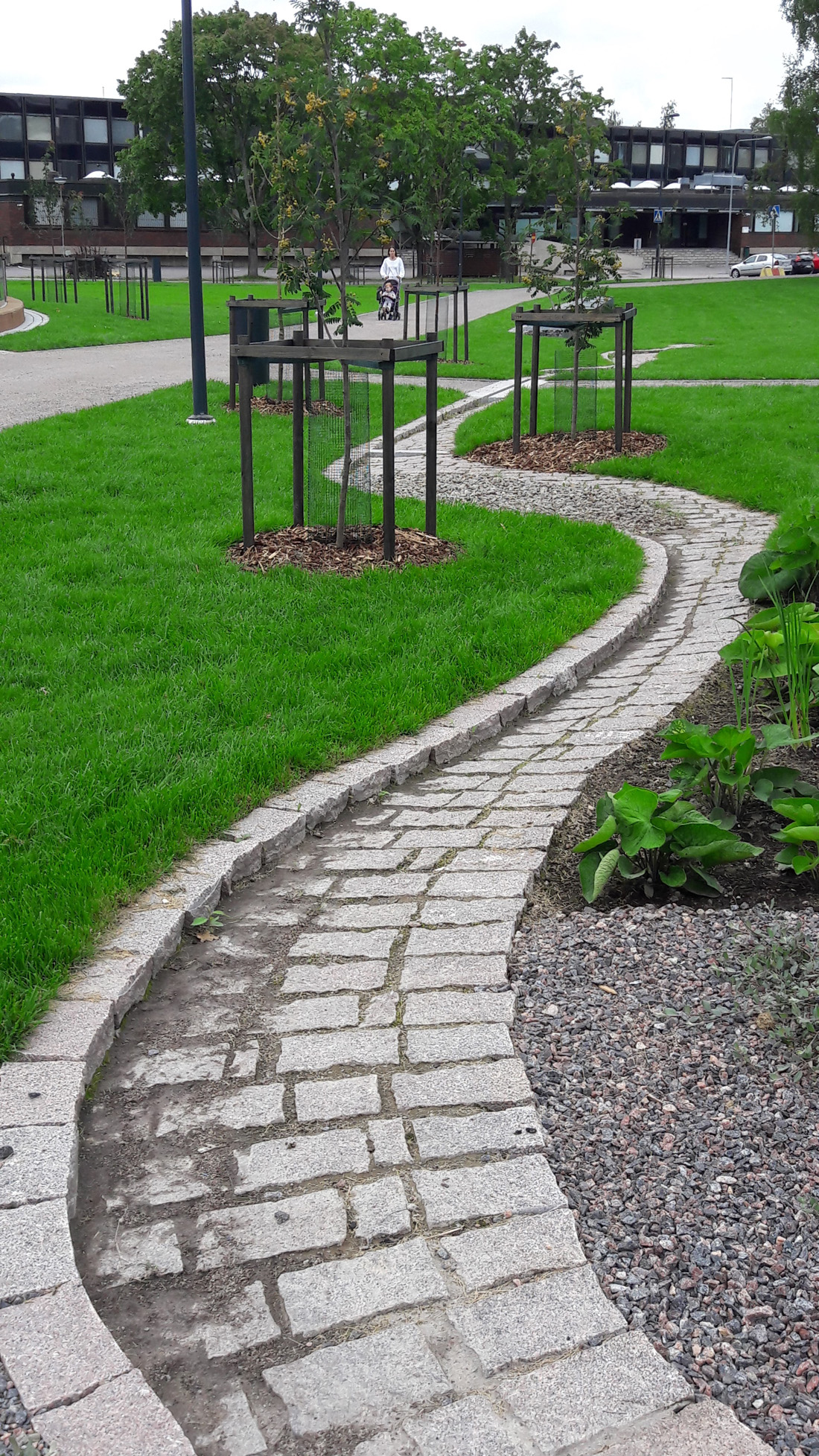

Vasemmalla nupukivipäällyste oleskelualueen pintana Aviapoliksen Tiiranpuistossa ja oikealla Tikkurilan Kirjastopuiston lohkotuista nupukivistä toteutettu hulevesikouru. (Kuvat: Vantaan kaupunki)
Kivikoot:
- lohkottu nupukivi: n. 220 x 140 x 140 (+/- 15 mm)
- mittatarkka nupukivi: 220 x 140 x 140
- matala nupukivi: 220 x 140 x 80
Pintakäsittelyt ja työstömenetelmät
Nupukivet voivat olla lohkottuja, sahattuja tai näiden yhdistelmiä. Mittatarkkojen nupukivien sivut ovat sahattuja. Nupukivet voivat olla pintakäsittelyltään poltettuja, ristipäähakattuja, karkeahakattuja tai lohkopintaisia. Lohkopintaiset kivet voivat olla muilta sivuiltaan joko sahattuja tai kauttaaltaan lohkottuja. Lohkopintaisia kiviä käytetään ainoastaan alueilla, joihin ei osoiteta jalankulkua.
Asennus
Nupukivet asennetaan tavallisesti hiekan tai kivituhkan varaan, poikkeustapauksessa maakosteaan betonimassaan. Kiveys viimeistellään reunan suuntaisella juoksukivirivillä.
Kiveys ja kivituhkapinta tai kasvualusta liitetään toisiinsa sijoittamalla väliin maahan upotettu reunakivi tai teräslatta, tai sitten kiveyksen reuna asennetaan maakosteaan betoniin ainakin kolmen kiven leveydeltä.
Saumaus
Nupukivet saumataan mahdollisimman kapein saumoin. Mittatarkan nupukiveyksen sauman leveys on 5 mm. Saumaus tehdään ns. betonimärkäsaumauksena käyttäen märkää sementtihiekkaseosta. Lohkotuista kivistä tehdyissä kiveyksissä saumaukseen käytetään saumaussoraa ja sauman leveys on 10 mm.
Saumauksen pinnassa käytetään valmiiksi kehitettyä kiveyksen saumalaastia, kerrospaksuus 15 mm, väri musta. Sauman leveyden tulee olla vähintään 5 mm.

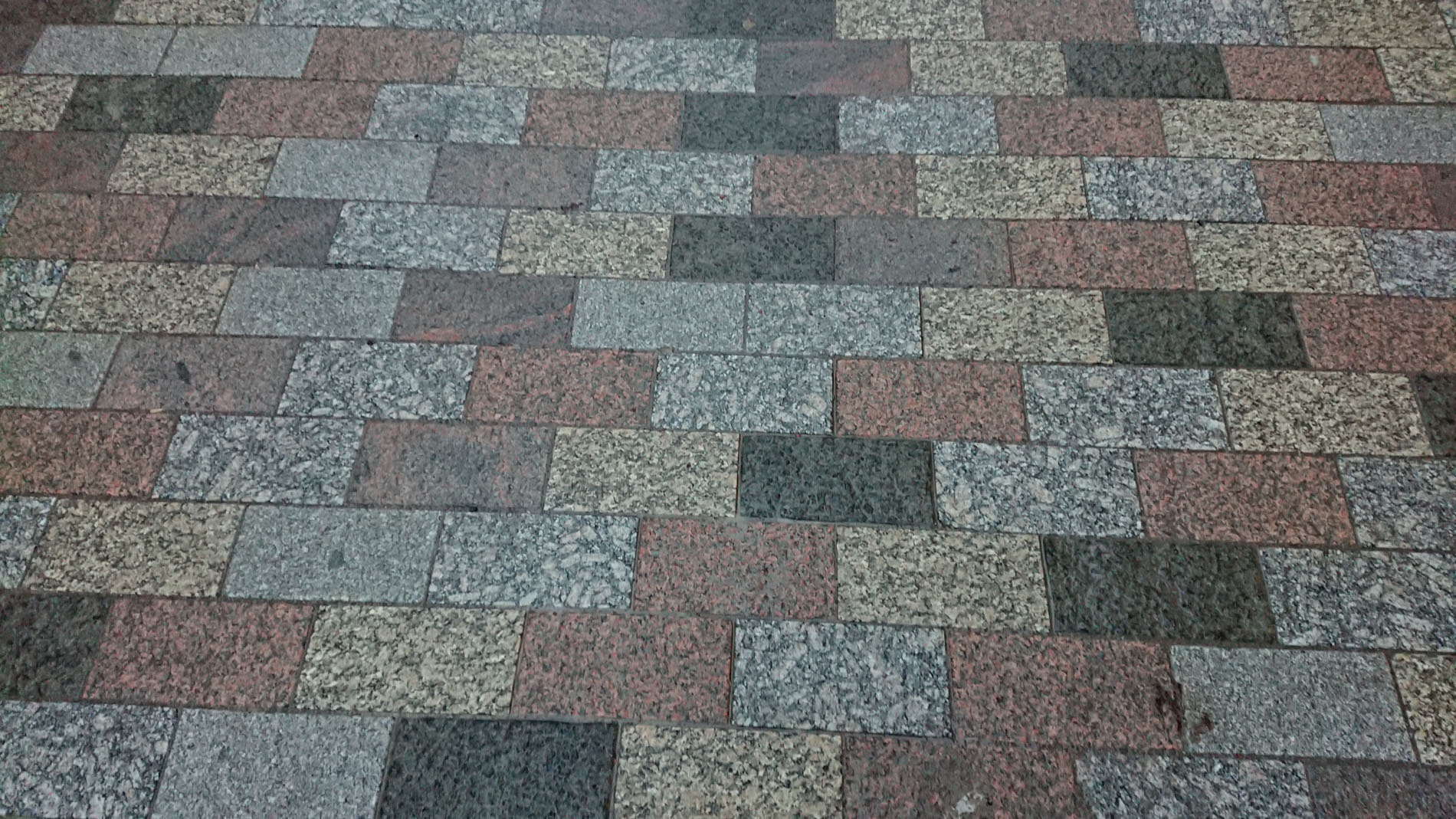

Sekavärinen kivipäällyste nupukivistä. Nupukiveyksessä yleisimmin käytetty ladontamalli on kuvassa näkyvä tiililadonta. (Kuva: FCG)
Vantaan kaupungin ohjeet ja periaatteet
- Vantaan katutila, mitoitus ja laatu. Vantaan kaupunki, Kuntatekniikan keskus, 2011.
- Viheralueiden puisto- ja rakentamissuunnitelmien laatiminen Vantaalla. Vantaan kaupungin viheralueyksikkö, 16.3.2018.
- Vantaan kaupunkitilaohje:
Lähteet ja lisätiedot:
- InfraRYL 214323 Nupukiveykset. Rakennustieto Oy.
- SFS-EN 1342:2001 Ulkotilojen noppa- ja nupukivet. Vaatimukset ja testausmenetelmät.
- SFS 7017 Betonista tai luonnonkivestä tehdyille päällystekiville, -laatoille ja reunakiville eri käyttökohteissa vaadittavat ominaisuudet ja niille asetetut vaatimustasot.
- SFS-EN 1341:2001 Ulkotilojen luonnonkivipäällystelaatat. Vaatimukset ja testausmenetelmät.
- SFS 7019 Luonnonkivilaatoilta eri käyttökohteissa vaadittavat ominaisuudet ja niille asetetut vaatimustasot.
- SuRaKu-esteettömyyskriteerit. Esteettömän rakentamisen ohjeet, 2008.
- Kulkupinnat. Kortti 8. Suraku – Esteettömyyskriteerit. Helsingin kaupunki, 2008.
- Luonnonkivikäsikirja. Kiviteollisuusliitto ry.
