Portaat käsittävät tässä ulkotiloissa olevat portaat. Ne sisältävät porrasaskelmat, lepotasanteet, käsijohteet, varoitusalueet sekä mahdollisen vaunuluiskan. Portaat lisäävät kunnossapitotyötä, minkä vuoksi leveisiin portaikkoihin voidaan määrittää selkeät kulkuväylät ja oleskeluosat. Radan ja ajotien vieressä tulee porrasratkaisuissa ottaa huomioon ohimenevästä liikenteestä aiheutuvat lisälumikuorma.

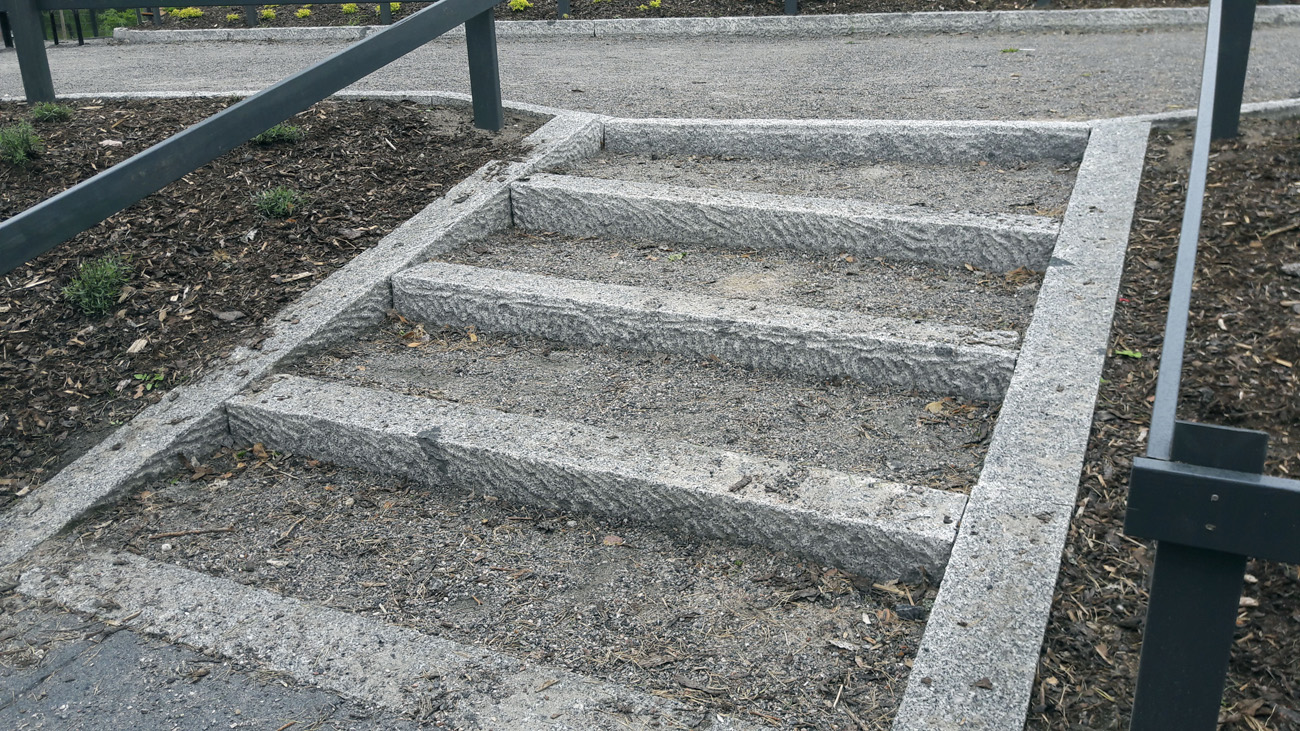

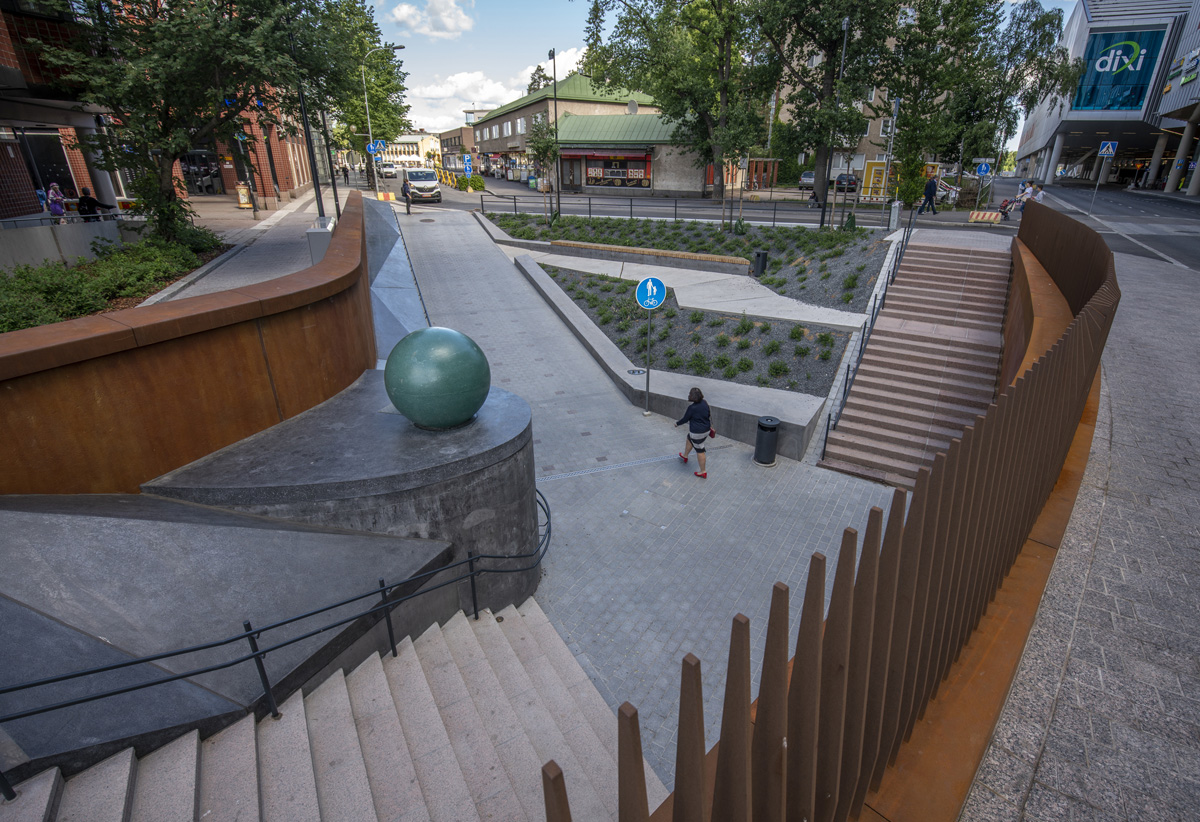

Graniittiportaita masiivikivestä Tikkurilan asemalla ja oikealla Aabraminpuiston graniittireunatuella tuettu portaikko. (Kuvat: Vantaan kaupunki)
Yleistä
Portaita käytetään jalankulkureittiä lyhentävänä rinnakkaisyhteytenä. Portaat sijoitetaan mieluiten reitin sivuun tai sitä vastaan kohtisuoraan, ei reitin jatkeeksi.
Portaat tulee sijoittaa siten, että niiden käsijohteet eivät ulotu sivuavalle kulkuväylälle. Porrasaskelmat alkavat vähintään 300 mm etäisyydeltä, mieluiten varoitusalueen pituudelta (600 mm) sivuavasta kulkuväylästä. Mikäli tämä ei tilanpuutteen takia ole mahdollista, käännetään käsijohteet sivuavan kulkuväylän suuntaisesti vähintään 300 mm pituudelta.
Portaiden tilantarve ja mitoitus. Oikealla esimerkki portaiden ja käsijohteen mitoituksesta. (Kuvat: Helsingin kaupunkitilaohje/WSP)
Asemaympäristöissä olevien portaiden tulee olla ”Esteettömyys rautatiejärjestelmässä” TRAFI/8596/03.04.02.00/2014 mukaiset. Määräystä sovelletaan kun Suomessa käyttöön otetaan uutta, uudistettavaa tai parannettavaa infrastruktuuria sekä aseman jatkoyhteyksiin johtavilla esteettömillä reiteillä.

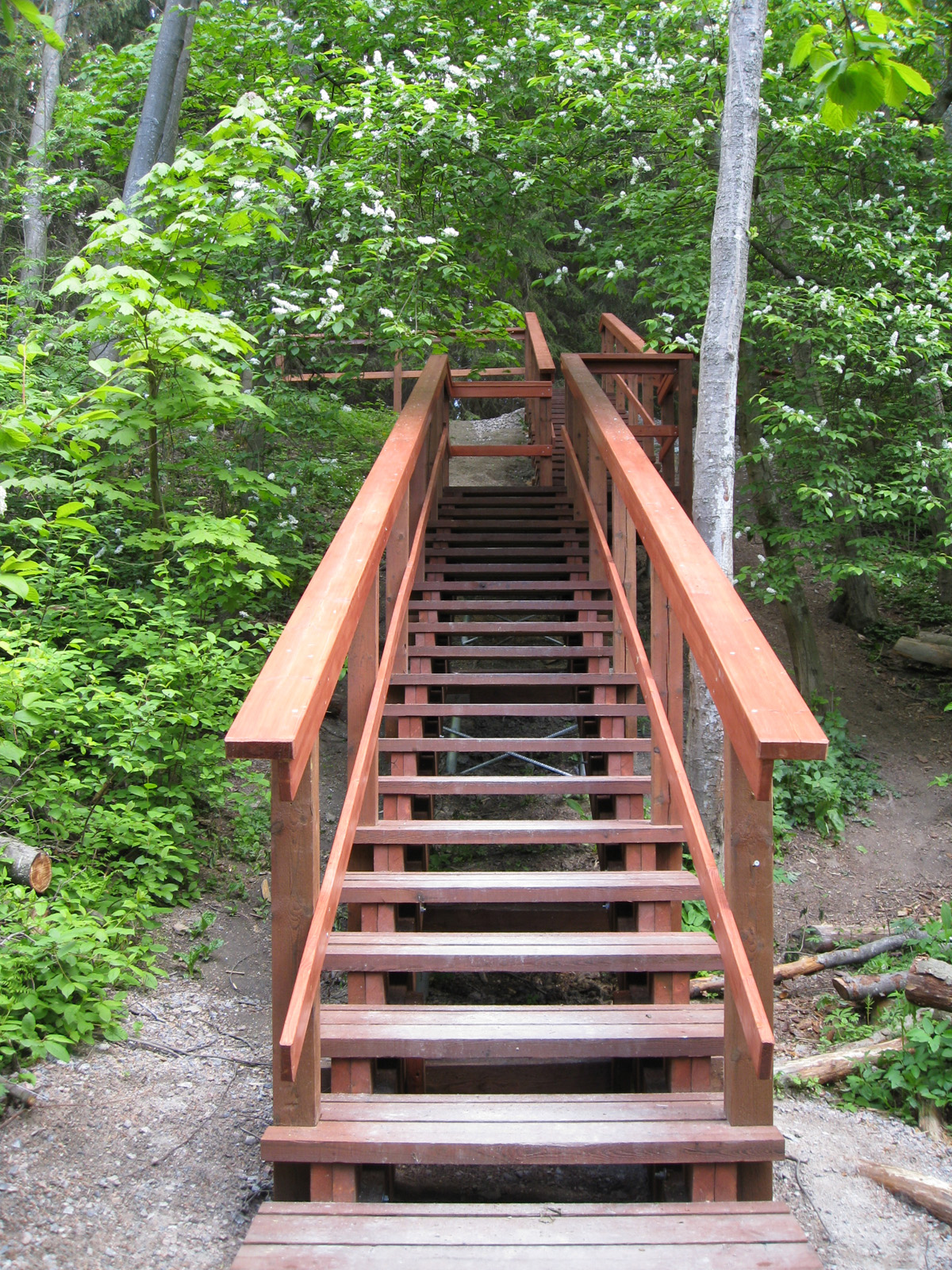

Puuportaita Vantaalla: vasemmalla Möskärin mäen juoksuportaat ja oikealla Pitkäkoskella sijaitseva portaikko. (kuvat Vantaan kaupunki)
Visuaaliset vaatimukset
Porrasmateriaali ja väritys valitaan kaupunkikuvaan sopivaksi.
Määräykset
- RakMK F1 Esteetön rakennus, määräykset ja ohjeet 2005
- RakMK F2 Rakennusten käyttöturvallisuus, määräykset ja ohjeet 2001
- TRAFI/8596/03.04.02.00/2014 Esteettömyys rautatiejärjestelmässä
Tilantarve ja mitoitus
- leveys > 2,0 m ja jos portaissa on lastenvaunuluiska > 2,7 m (HKR:n ohje)
- lepotasanne 10-15 nousun tai 2-2,5 m nousun välein, pituus > 1,2 m (SuRaKu, RT)
Porrasaskelmien mitoitus
- 2 x nousu + etenemä = 660 mm
- lämmitettävissä portaissa voidaan käyttää mitoitusta 2 x nousu + etenemä = 630 m (SuRaKu)
- nousuksi suositellaan 120…130 mm, jolloin etenemä laskentakaavan mukaan on 420…400 mm.
- nousu saa katetuissa ulkotiloissa olla korkeintaan 160 mm ja muualla 130 mm (RT 88-11018)
- askelmissa 1 % kallistus alaspäin
- ei sivukaltevuutta
Käsijohteet
- kahdella korkeudella portaiden molemmin puolin (700 mm ja 900 mm)
- käsijohdetolppien kiinnitysväli enintään 1,9 m
- ulotetaan 300 mm porrassyöksyn alkamis- ja päättymiskohdan ohi
- tehdään yhtenäisinä koko portaiden ja lepotasanteiden pituudelta
- leveissä portaissa käsijohde 2,4 m välein tai keskellä
- vaunuluiska erotetaan portaista käsijohteella
- materiaali sinkittyä tai ruostumatonta terästä
- Käsijohde tehdään useimmiten pyöreästä 42,3 mm putkesta tai suorakaiteen muotoisesta pyöristetystä profiilista, jonka ympärysmitta on 120…180 mm. Käsijohteen etäisyys seinästä tulee olla 35…45 mm
- käytetään Vantaan kevyen liikenteen tyyppikaidemallistossa olevia käsijohteita, piirustusnumerot 50371-50380
Vaunuluiska
- kiskojen leveys 200 ja 350 mm, väli 300 mm, reunasta 70 mm Helsingin kaupungin tyyppipiirustuksen 29400/729, Sähkölämmitteiset kiviportaat, Piirustus 3, askelmat, mukaisesti
- portaissa, joissa on vaunuluiska, tulee huolehtia, että välitasanteen pituus kiskojen päästä on >1200 mm
Havaittavuus
- portaat ovat tasaisesti valaistut ja ne erottuvat materiaali-/tummuuskontrastina ympäristöstä
- portaiden alkamiskohdassa on varoitusalue (tummuus- ja/tai materiaalikontrastivyöhyke)
- varoitusalueen syvyys kulkusuuntaan on 1200 mm, kun väylä johtaa suoraan alaspäin johtavaan portaaseen, muuten 600mm
Varoitusalueissa käytettävät materiaalit
- luonnonkivilaatta (ristipäähakattu tai poltettu)
- sahattu nupukivi (ristipäähakattu tai poltettu)
- betonikivi, huomiolaatta (alueelle asennetaan sulanapitojärjestelmä)
- jokaisen porrasaskelman etu-/yläpinnassa on 30—40 mm leveä väri-/kontrastiraita
- kontrastiraidan materiaali valikoituu portaiden materiaalin mukaan
Lämmitetyt portaat
- Kiviportaat voidaan lämmittää niin sovittaessa. Sähkölämmitteisten kiviportaiden piirustukset (Helsingin kaupunki) 29400/ 727—729.
Portaiden materiaalit
Massiivikiviportaat
- Katu- ja puistoalueilla suositaan ensisijaisesti luonnonkiviportaita. Kestävin ja huoltovapain porrasvaihtoehto ulkoportaisiin on graniittinen massiiviporras, jolloin nousu ja etenemä muodostuvat yhtenäisestä paksusta kiviporraslankusta.
- Portaan etenemä- ja nousupinta työstetään polttamalla tai ristipäähakkaamalla karkeaksi. Nousupinta voi olla myös lohkottu.
Betonirakenteiset portaat luonnonkiviverhouksella
- Betonirakenteiset portaat voidaan päällystää graniittilaatoilla. Tarvittava asennusvara on tuotteen paksuus + 30—60 mm. Suositeltava saumaleveys on 8—10 mm.
- Betonirakenteissa noudatetaan betoninormeja ja raudoituksissa SFS-standardeja, saumausmassat SILKO 3.731
- Luonnonkivipäällysteissä noudatetaan SFS-standardeja ja InfraRYL 21441 Luonnonkivilaatoitukset.
Betonirakenteiset portaat betonilaattaverhouksella
- Betonirakenteiset portaat voidaan päällystää betonilaatoilla.
- Betonirakenteissa noudatetaan betoninormeja ja raudoituksissa SFS-standardeja, saumausmassat SILKO 3.731
- Betonilaattapäällysteet InfraRYL 214312.
- Betonilaatat kiinnitetään juotosbetonilla.
Puuportaat
- Puurakenteisia portaita käytetään pääasiassa luonnonmukaisilla viheralueilla. Muilla alueilla käytetään pääasiassa luonnonkiveä, betonia tai metallia. Märkänä puupinta on liukas.
- Puuaskelmat voidaan rakentaa suoraan maahan tuettuina tai tuuletettuina. Tuuletetussa rakenteessa askelmien runko kannatetaan maahan juntattujen pystytolppien varaan. Puuaskelmat voidaan rakentaa myös maahan pystyyn asennettavista pölkyistä. Askelmien etureunassa voidaan käyttää tukena puuparrua tai hirttä. Varsinainen askelmataso voidaan tehdä lankuista tai puuparrusta.
- Portaiden maa- ja vesikosketuksessa olevissa rakenteissa, kantavissa rakenteissa sekä erityistä turvallisuutta vaativissa rakenteissa käytetään A-luokan painekyllästettyä puutavaraa. Voidaan käyttää myös puumateriaaleja /-tuotteita, joissa ei ole käytetty ympäristölle haitallisia kyllästysaineita.
- Puuportaaseen soveltuu esimerkiksi puurakenteinen pinnakaide.
Teräsportaat
- Kantavat teräsrakenteet InfraRYL41210
- Teräslaadut SFS-standardien mukaiset
Vantaan kaupunkin ohjeet ja periaatteet
- Vantaan katutila, mitoitus ja laatu. Vantaan kaupungin kuntatekniikan keskus, 2011.
- Viheralueiden puisto- ja rakentamissuunnitelmien laatiminen Vantaalla. Vantaan kaupungin viheralueyksikkö, 16.3.2018.
- Vantaan kaupunkitilaohje: Luiskat, tyyppiratkaisut
Lisätiedot ja –lähteet
- SuRaKu-ohjekortit. 2. Ulkoportaat. Esteettömän ympäristön suunnitteluohjekortti
- RT 88-11018/2011 Portaat ja luiskat
- RT 88-11019 Kaiteet ja käsijohteet
- RT 84-11040/2011 Luonnonkiviportaat
- RT 88-10743/2001 Puuportaat
- RT 89-11002/2010 Pihojen pohja- ja päällysrakenteet
- Rudus Oy. Luonnonkiviportaat
- Rudus Formento. Kiviasentajan käsikirja. 51 Betoninen yhdistelmärakenneporras.
- Rudus Formento. Kiviasentajan käsikirja. 52 Betoninen liimakiviporras.
- Rakennustieto Oy, InfraRYL. 44240 Portaat, 21441 Luonnonkivilaatoitukset, 214311 Betonikivipäällysteet, 214312 Betonilaattapäällysteet, 41210 Kantavat teräsrakenteet
- Espoon, Helsingin ja Vantaan kevyenliikenteen tyyppikaiteiden mallisto ja käytön ohje, 2011
