Kivikori on pinnoitetusta teräsverkosta valmistettu kivitäytteinen kori tai patja. Ohutta kivikoripatjaa, jonka korkeus on korkeintaan 150 mm, nimitetään kivikorimatoksi. Sitä käytetään tyypillisesti luiskaverhouksissa ja uoman pohjan eroosiosuojakseen. Kivikorirakenteiden yleisimpiä käyttökohteita ovat tukimuurit, vapaasti seisovat muurit, meluvallit, eroosiosuojaukset, siltojen etuluiskien verhoukset sekä siltakeilan tai etuluiskan juuren vahventaminen.
Tässä ohjeessa käsitellään kivikorin käyttöä erityisesti muurina ja tukimuurina.
Kivikorirakenne tonttia rajaavana muurina. (kuva FCG)
Kivikorin materiaalit ja mitat
Kivikorit valmistetaan yleensä korroosiosuojatusta ja kaksoispunotusta teräsverkosta tai hitsatusta teräsverkosta. Kivikorin verkko on hitsattu tai punottu siten, että se ei purkaudu, vaikka lanka katkeaisi. Kivikorilangan teräslaadun tulee olla S235JRG2 (SFS-EN 10025) ja verkon langan paksuuden 3-5 mm (materiaalista ja pinnoituksesta riippuen).
Hitsattu kiviverkko muodostuu neliöverkosta, jossa pitkittäis- ja poikittaissuuntaiset langat on hitsattu yhteen. Hitsattu verkko on jäykkä ja pitää hyvin muotonsa. Punottu kiviverkko on erittäin joustava ja muodonmuutoksiin mukautuva rakenne. Verkko muodostuu kuusikulmaisesta verkosta, jonka silmäkoko on 60 x 80…100 x 120 mm.
- Korien pituudet vaihtelevat välillä 1—10 metriä (korit on jaettu noin 1 m2 kokoisiin lokeroihin) ja korkeudet ovat 1, 0,5 tai 0,3 metriä.
- Tukimuureissa käytettävien korien leveys on 0,5—2 metriä, tavallisimmin 1 metri.
- Siltakeilan ja luiskan juuren tuentaan soveltuvien korien mitat ovat 2 m x 1 m x 0,5 m3.

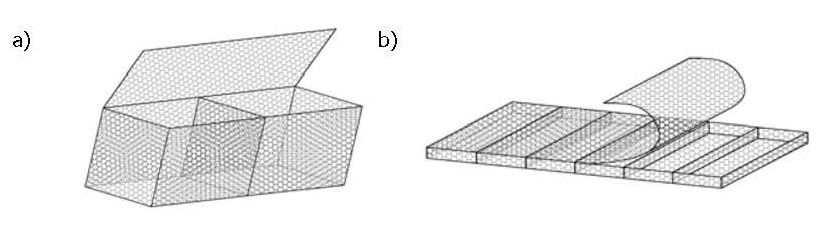

Tukimuureissa käytettävä kivikoriverkko (a) ja kivikoripatjassa käytettävä kivikoriverkko (b). (Kuva: Tiehallinto)
Kivikorin täyttömateriaali
Kivikorin kiviaines valitaan ympäristöön sopivaksi, esim. alueelle tyypillisen kiviaineksen mukaan. Julkisivut ladotaan käsin.
Rakeisuus
Täyttömateriaali on tavallisesti lajiteltua, kivien raekoko 100–200 mm. Kivikoon tulee olla suurempi kuin verkon silmäkoko, ei kuitenkaan suurempi kuin 1/3 korin pienimmästä mitasta. Silmäkokoa pienemmät kivet eivät pysy korissa. Lajittelu on tärkeää koriin syntyvien tyhjätilojen minimoimiseksi. Ne voivat aiheuttaa painaumia.
Särmikkyys
Mitä särmikkäämpää kivitäyte on, sitä paremmin kivet lujittuvat toisiinsa. Näin myös kivikorin pintarakenteen muodonmuutokset jäävät pienemmiksi. Pyöreämuotoisessa kiviaineksessa kivet lukkiutuvat toisiinsa huonosti. Pyöristyneen kiviaineksen käyttöä ei suositella vesirakenteissa käytettäviin kivikoreihin. Muodoltaan tiilimäiset tai litteät kivet voivat koneellisesti täytettäessä johtaa korin muodonmuutoksiin.
Täytön ominaisuudet
- Murske on käytännöllisin sekä toiminnaltaan että esteettisesti. Kivilaadun tulee olla kovaa ja kestävää, routimatonta kiveä.
- Mukulakiviä voidaan käyttää, mutta ne eivät lukkiudu toisiinsa. Korin teräsverkon langan halkaisijan on oltava vähintään 5 mm.
- Soratäyttö on itsestään tiivistyvää, ja pieni kivikoko vaatii pienisilmäisen verkon. Muodonmuutosten välttämiseksi saatetaan tarvita verkosta muokattuja väliseiniä.
- Kokotiilitäyttöä käytettäessä tiilet tulee asentaa kerroksittain. Tiiliä voidaan käyttää esim. tiilimurskeen edessä kivikorirakenteen julkisivuna. Kokonaisia tiiliä ei pidä käyttää massatäyttönä holvaantumisvaaran takia.
Kivikorirakenne on yleensä ylöspäin kapeneva (vasen kuva). (Kuvat: RT 89-11175/Infra 25-710137)
