Muuntamoita on kolmea eri tyyppiä. Puistomuuntamo on näistä yleisimmin käytetty muuntamotyyppi. Muuntamon sijoituspaikka on tärkeä asia: sijoittamisessa tulee ottaa lähtökohdaksi myös alueen kaupunkikuva. Mitä syrjemmässä muuntamo sijaitsee, sitä leveämpiä ja paksumpia siihen liittyvät putket ovat. Ulkotilaan tulevat muuntamot sijoitetaan katutasoon.
Muuntamon korkeusasema on suunniteltava mahdollisimman hyvin olevaan tai puistorakentamisen yhteydessä tulevaan korkoon.
Vantaalle on rakennettu myös jonkin verran tiililaatoilla verhoiltuja muuntamoita erityisesti Kivistön alueelle.
Joskus muuntamon ulkonäkö voi poiketa perinteisestä. Kuvassa Jokijuomanpuiston muuntaja Martinlaaksossa. (Kuva: Vantaan kaupunki)
Kiinteistömuuntamo
Kiinteistömuuntamo sijoitetaan rakennuksen sisään, esim. roskakatoksen yhteyteen tai pysäköintitilaan.
Betonirakenteinen puistomuuntamo
Betonirakenteinen puistomuuntamo on kookkaampi kuin tavallinen puistomuuntamo. Siinä on paloseinät, joten paloturvallisuussyistä lisätilan tarvetta ei ole.
Puistomuuntamo
Puistomuuntamo sijoitetaan yleensä puiston sisäänkäynnin yhteyteen puistokäytävän tuntumaan. Muuntamolle tehdään matala asennusperustus, ja sen ympärille jätetään 3 m leveä vapaa tila. Etäisyyden lähimpiin rakennuksiin tulee olla 5—8 m. Huolto tapahtuu puistokäytävän kautta. Puistomuuntamo on peltirakenteinen ja kooltaan 245 x 220 cm. Sen kaikilla sivuilla tulee olla vapaata tilaa.
Rakennetuissa puistoissa reunasorastus korvataan kiveyksellä. Näistä sovitaan erikseen.
Puistomuuntamot maalataan, värit:
- Kattolevyt RAL 7024 (grafiitinharmaa)
- Ovi- ja seinäelementit RAL 7024 (grafiitinharmaa)
- Sokkeli, nurkkapilarit, yläkehys ja päätykolmiot maalataan RAL 7024 (grafiitinharmaa)

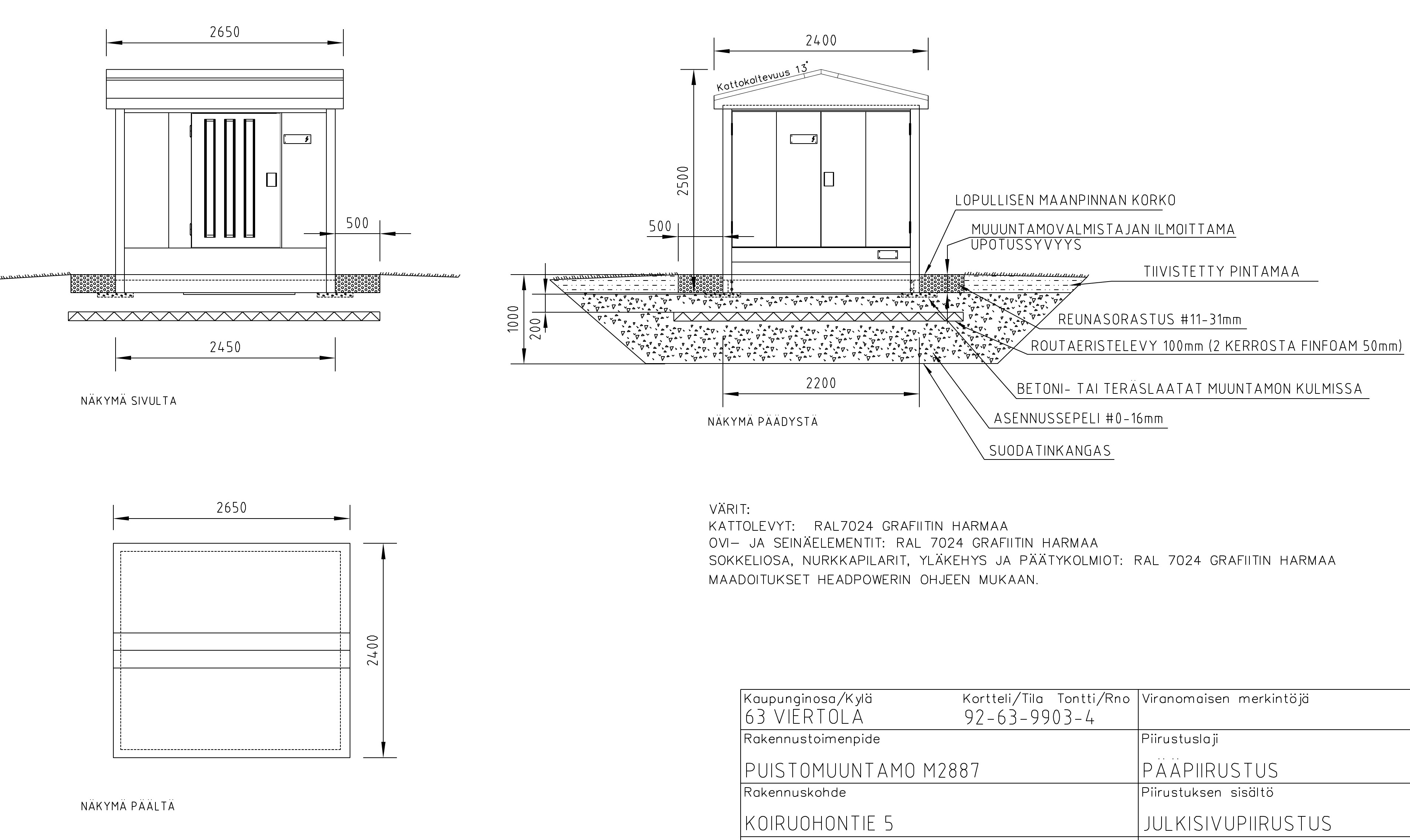

Vantaan Energian laatima puistomuuntamon julkisivupiirustus.

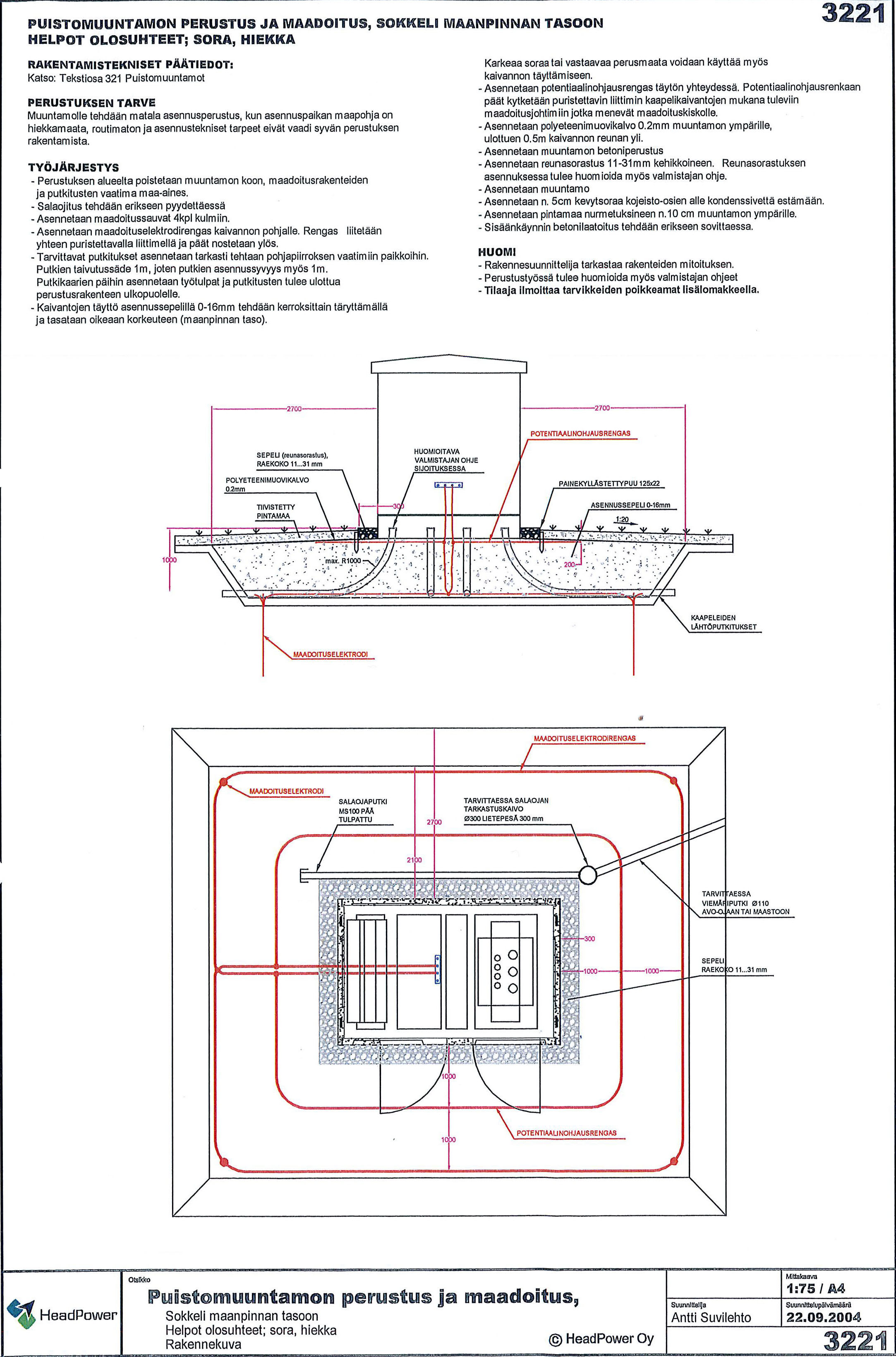

Perustuksen ja maadoituksen osalta noudatetaan ylläolevia HeadPowerin ohjeita.
Vantaan kaupungin ohjeet ja periaatteet
- Vantaan katutila, mitoitus ja laatu. Vantaan kaupunki, Kuntatekniikan keskus, 2011.
- Viheralueiden puisto- ja rakentamissuunnitelmien laatiminen Vantaalla. Vantaan kaupungin viheralueyksikkö, 16.3.2018.
- Vantaan kaupunkitilaohje:
Lähteet ja lisätiedot:
- Puistomuuntamon M2887 pääpiirustus, julkisivupiirustus 1:50. Vantaan Energia Oy, 4.11.2016.
- Puistomuuntamon perustus ja maadoitus. HeadPower Oy, 22.9.2004.
