Reunatukia käytetään sekä katualueella että kevyen liikenteen reiteillä ja viheralueilla. Reunatuet erottavat eri toimintoja ja materiaaleja toisistaan. Ajoneuvoliikenne erotetaan lähes aina jalankulusta reunatuella. Samaa reunatukityyppiä käytetään aina molemmin puolin katua. Saarekkeissa voidaan poikkeuksellisesti käyttää myös kapeampia reunatukia.
Vantaalla käytetään pääasiallisesti graniittia reunatukien materiaalina sen hyvän kestävyyden ja kauniin ulkonäön vuoksi.

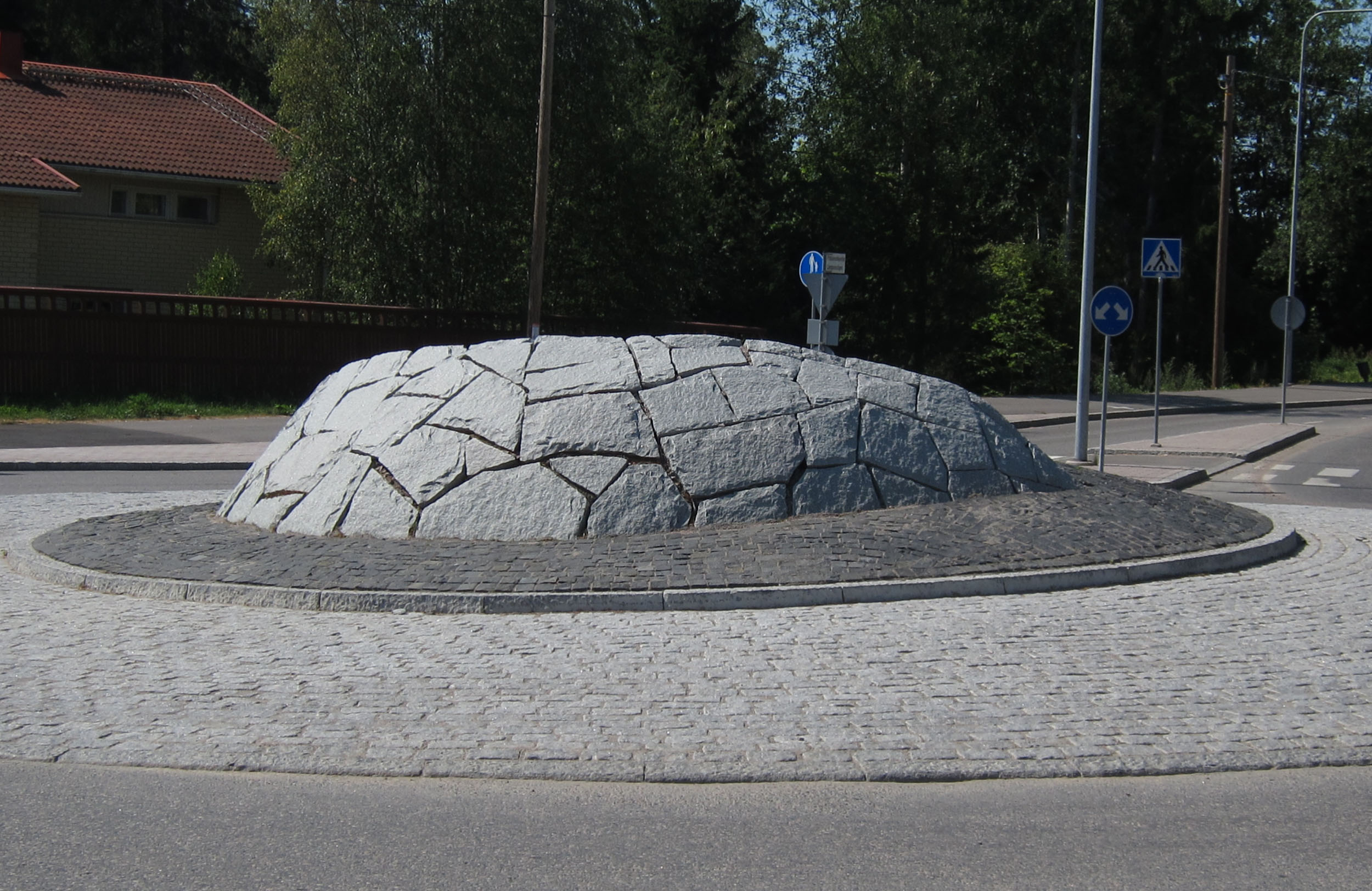

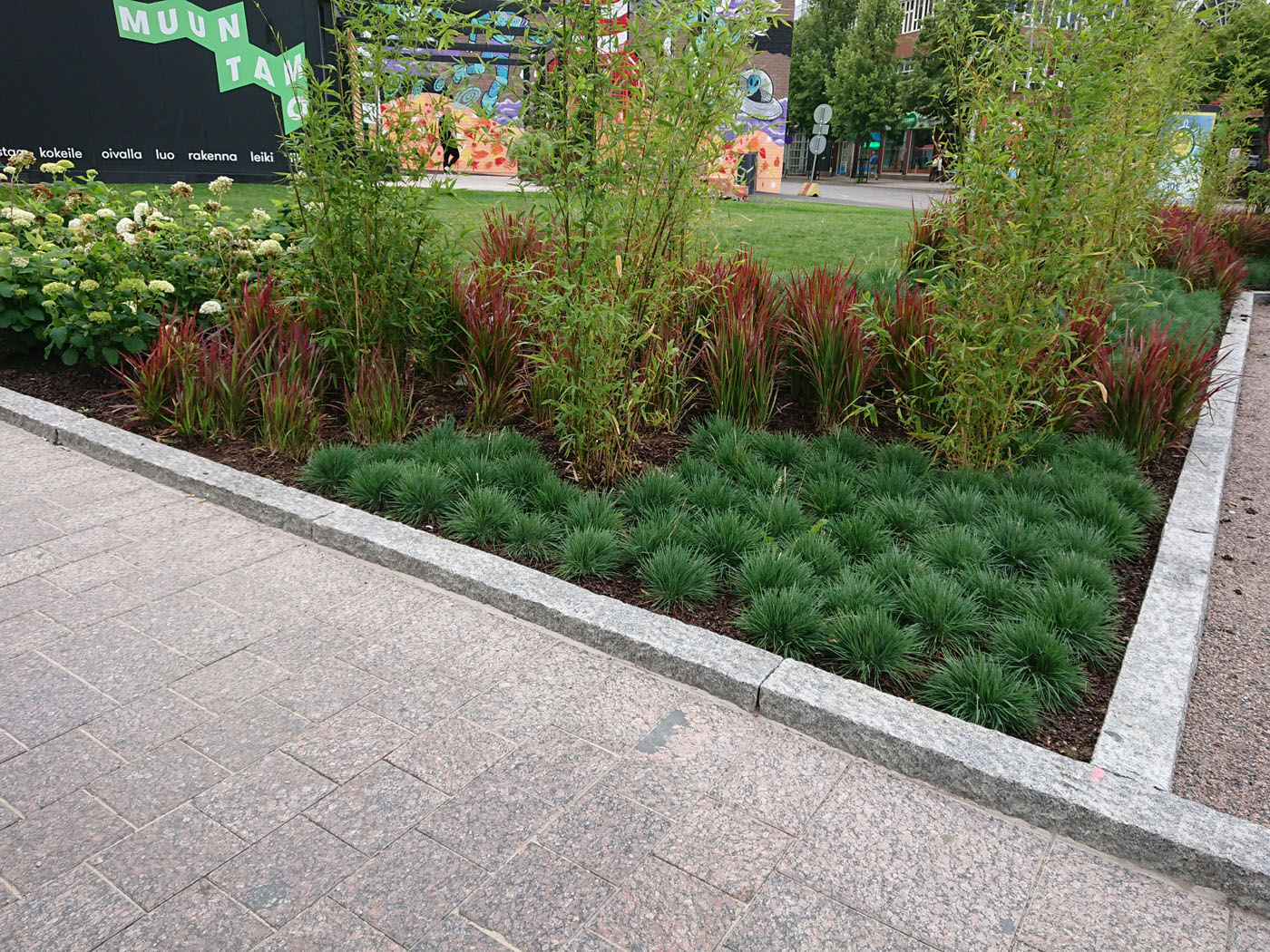

Reunakivi kiertoliittymän keskusaiheessa ja oikeanpuoleisessa kuvassa rajaamassa istutusaluetta Tikkurilan keskustassa. (Kuvat: FCG)
Reunatuet keskustojen katualueilla
Ajoradalla reunatuen leveys on 220 mm, väri harmaa.

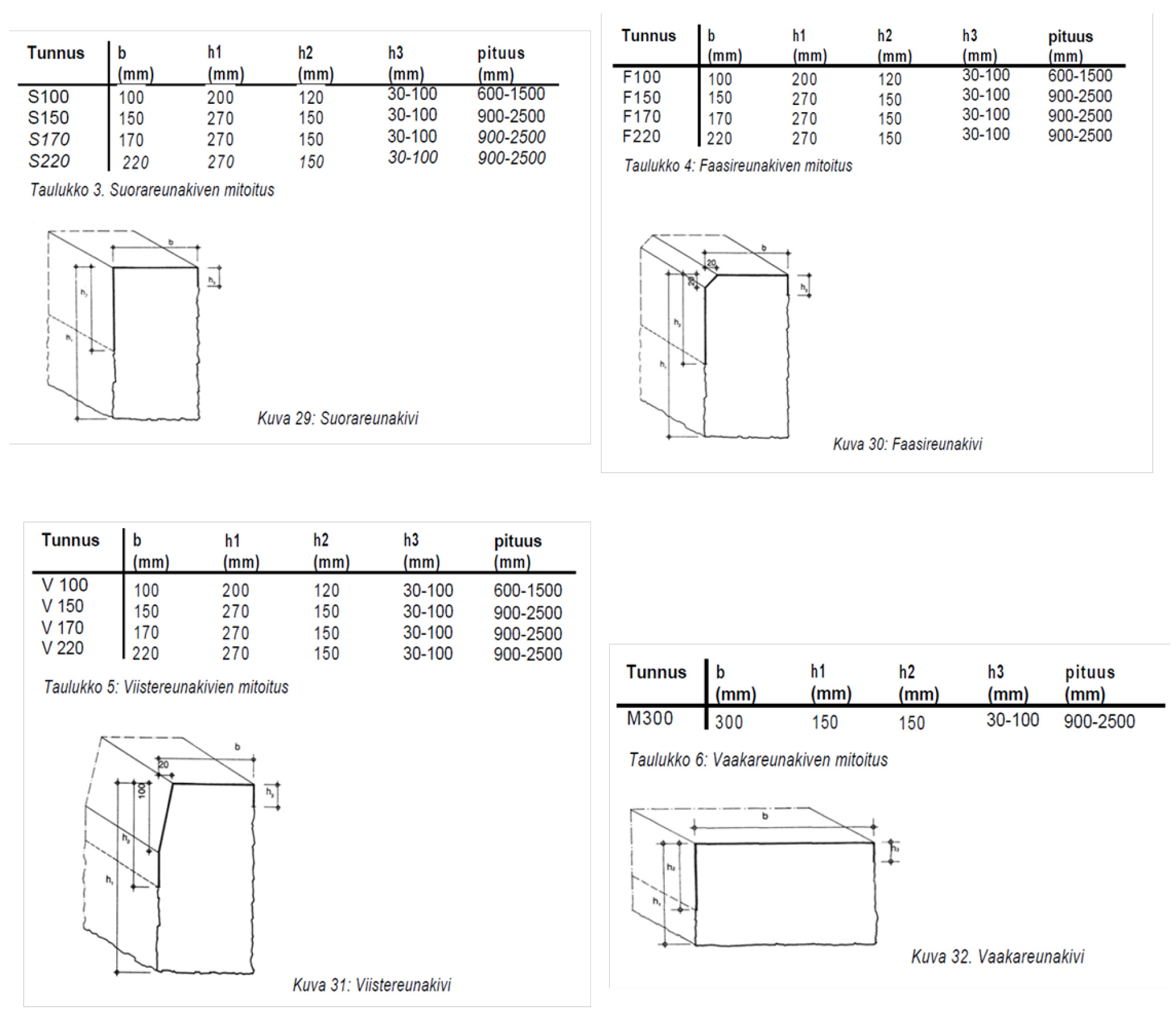

Vaakareunakivi (M):
- M300 on leveä, massiivinen ja ulkonäöltään viimeistelty reunakivi kaupunki- ja puistoympäristöihin. Vaakareunakivi on mittatarkka ja siitä saadaan myös etureunastaan viistetty reunakivi, kuten viistereunakivi. Näkyvän osan korkeus 120 mm.
- Pääkaduilla ja muilla keskeisillä alueilla käytetään 220 mm leveää reunakiveä.
Luiskattu reunakivi (LR):
- LR300 katualueiden liityntä- ja ylityskohdissa, mm. suojatiet ja sisääntuloreitit.
Viistereunakivi (V):
- Viistereunakivi sopii käytettäväksi kaduilla, joilla reunakiven yliajo on toistuvaa. Viistereunakivestä valmistetaan myös kaarevia reunakiviä standardin CEN 1343 mukaisesti.
-
Vakioleveys on 220 mm. Näkyvän osan korkeus 120 mm.
-
Pientaloalueen tonttikadulla: V170h. Näkyvän osan korkeus 120 mm tai 80 mm.
-
Raitit: V170h (170 x 270 x vapaa mm). Näkyvän osan korkeus 120 mm tai 80 mm.
-
Saatavissa olevat värit harmaa ja punainen, erikoistapauksissa myös musta.
Raakareunakivi (R):
- Raakareunakivi valmistetaan lohkomalla ja viimeistellään joskus hakkaamalla. Raakareunakiveä käytetään katujen reunakivenä, silloin kun kadunvarteen ei saa pysäköidä.
Suorareunakivi (S):
- Suorareunakivi valmistetaan sahaamalla mittatarkan suorakulmaiseksi. Pinta viimeistellään polttamalla tai ristipäähakkaamalla.
-
Upotettuna reunatukena ja reunalistana voidaan käyttää S170h ja S80h reunatukea.
Luiskattu reunakivi (LR):
- LR220 käytetään katualueiden liityntä- ja ylityskohdissa, kuten mm. suojatiet, sisääntuloreitit.
Viheralueiden ja aukioiden reunatuet
Viheralueilla reunatukia käytetään istutusten ja käytävien rajauksissa muiden tuotteiden ohella. Reunatuen väri valitaan kohteen mukaan; yleisimmät ovat harmaa, punainen ja musta. Reunakivityypeistä käytettävissä ovat kaikki edellä mainitut tyypit. Viheralueilla reunakiven leveys voi olla 80 mm ja tätä leveämpi.
Faasireunakivi (F):
-
Faasireunakiven valmistetaan sahaamalla mittatarkan suorakulmaiseksi. Faasireunakiven etureunassa on n. 20 mm viiste eli faasi. Pinta viimeistellään polttamalla tai ristipäähakkaamalla.
Suorareunatuki (S):
- Suorareunakivi valmistetaan sahaamalla mittatarkan suorakulmaiseksi. Sopii vaativiin kohteisiin. Pinta viimeistellään polttamalla tai ristipäähakkaamalla.
Vaakareunakivi (M):
- 300 mm leveä reunakivi esim. käytävien ja kasvualustan rajauksissa.
Lohkoreunakivi (L):
- Lohkokiven ylä- ja alapinta ovat sahatut ja reunat lohkotut. Yläpinta on usein poltettu tai ristipäähakattu. Kivi soveltuu kohteisiin, jossa reunan lohkottu ulkonäkö tulee esiin, mutta kiven mittatarkkuus ei ole ensiarvoisen tärkeää, esimerkiksi nurmikoiden reunukset.
Tiehallinto, Tie- ja liikennetekniikka 1997, Taajamapäällysteet ja reunatuet, s. 60-63
Asennus
- Asennus maakosteaan betoniin
- Mikäli reunatuki liittyy toiselta sivulta kasvualustaan, tuetaan kasvualustan puoleinen sivu maakostean betonin lisäksi murskeella #0—32 mm, L=300 mm.
- Kiveyksen liittyessä reunatukeen käsitellään reunatuen tausta karkean pintakäsittelyn mukaisesti syvyyteen päällystekiven paksuus +10 mm.
Kierrätys
Vanhat graniittireunatuet tulee ottaa talteen. Niitä voidaan uudelleenkäyttää mm. viherrakentamisessa.
Vantaan kaupungin ohjeet ja periaatteet
- Vantaan katutila, mitoitus ja laatu. Vantaan kaupungin kuntatekniikan keskus, 2011.
- Viheralueiden puisto- ja rakentamissuunnitelmien laatiminen Vantaalla. Vantaan kaupungin viheralueyksikkö, 16.3.2018.
- Vantaan kaupunkitilaohje:
Lähteet ja lisätiedot
- InfraRYL 22111 Reunatuet luonnonkivestä. Rakennustieto Oy.
- RT-kortti 98-11180 Jalankulku- ja pyöräilyväylät. Rakennustieto Oy.
- SuRaKu-esteettömyyskriteerit. Esteettömän rakentamisen ohjeet, 2008.
- Suojatien reunatuki. SuRaKu-esteettömyyskriteerit. Esteettömän rakentamisen ohjeet, 2008.
- Suojatien keskikoroke. SuRaKu-esteettömyyskriteerit. Esteettömän rakentamisen ohjeet, 2008.
- SFS 7017 Betonista tai luonnonkivestä tehdyille päällystekiville, -laatoille ja reunakiville eri käyttökohteissa vaadittavat ominaisuudet ja niille asetetut vaatimustasot. Suomen standardisoimisliitto, 2003.
- SFS-EN 1343 Ulkotilojen reunakivet. Vaatimukset ja testausmenetelmät. Suomen standardisoimisliitto, 2003.
- Taajamapäällysteet ja reunatuet. Tie- ja liikennetekniikka, Tiehallinto, 1997.
